定水位閥 BD100D-10、BD400D-16、BD400D-25 型
【產品用途】
BD100D-10、BD400D-16、BD400D-25 型定水位閥是一種隔膜式調節水箱和水塔掖面高度的閥門。閥門由浮球控制，當液面達到設定高度時閥門通過相關結構將信號傳遞個水泵，水泵停止供水；當液面底于設定位置時水泵自動供水。該閥動作平穩，有效防止開泵水錘和停泵水錘的產生。避免管道產生過高的壓力。適用于水箱、水塔的自動供水系統。
【性能參數】
|
型號
|
J741X-10
|
J741X-16
|
J741X-10Q
|
J741X-16Q
|
|
|
工作壓力（MPa）
|
1.0
|
1.6
|
1.0
|
1.6
|
|
|
適用溫度（℃）
|
≤70
|
||||
|
適用介質
|
清水
|
||||
|
材料
|
閥體、閥蓋
|
灰鑄鐵
|
球墨鑄鐵
|
||
|
彈簧閥桿
|
不銹鋼
|
||||
|
密封面
|
丁晴橡膠銅合金
|
||||
|
膜片
|
尼龍強化丁晴橡膠
|
||||
主要外形和連接尺寸
| DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 |
| L | 150 | 160 | 180 | 200 | 203 | 216 | 241 | 292 | 330 | 356 | 395 | 622 | 698 | 787 | 914 | 978 |
| H | 212 | 212 | 212 | 265 | 265 | 310 | 350 | 460 | 520 | 570 | 695 | 780 | 905 | 1025 | 1080 | 1030 |
| H1 | 179 | 179 | 179 | 210 | 210 | 215 | 245 | 305 | 365 | 415 | 510 | 560 | 658 | 696 | 735 | 735 |

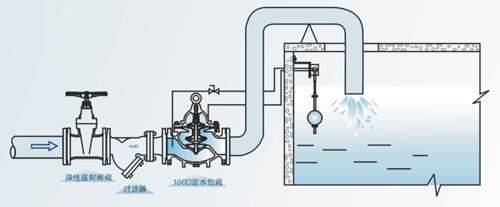

【安裝示意圖】
?
