Z960Y高溫高壓電站閘閥

Z961Y高溫高壓電站閘閥應用范圍：磅級電站閘閥適用于Class1500～3500Lb、工作溫度-29～570℃的石油、化工、火力電站等各種工況的管路上切斷或接通介質。適用介質為：水、油品、導熱油、蒸汽等。閘板與閥座密封面采用司太立-stellite鈷基硬質合堆焊而成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好。
主要技術參數

產品型號		試驗壓力(MPa)		工作壓力(MPa)	工作溫度(℃)	適用介質
產品型號		強度試驗	密封試驗/上密封實驗	工作壓力(MPa)	工作溫度(℃)	適用介質
Z961Y-250	25	37.5	27.5	-	≤425	水、蒸汽
Z961Y-320	32	48.0	36.0	-	≤425	水、蒸汽
Z961Y-P54100	-	30.0	22.0	P5410	≤540	蒸汽
Z961Y-P54170	-	48.0	36.0	P5417	≤540	蒸汽

主要零件材質

零件名稱	材料牌號Material designation
閥體	WCB	WC6	WC9
閥板	WCB	WC6	WC9
閥蓋	25	12Cr1Mo1VA
閥桿	1Cr17Ni2	20Cr1Mo1VA
閥座	25	12Cr1Mo1VA
密封環	S軟鋼(增強柔性石墨)	S軟鋼	F軟鋼
填料	增強柔性石墨
支架	WCB	WCB或WC6
閥桿螺母	45(ZCuZn25A16Fe3Mn3)
四開環	1Cr13	20Cr1MoVA

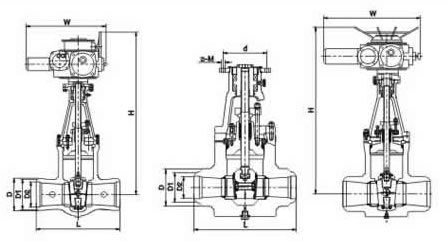

主要外形及連接尺寸

公稱通徑	主要外形尺寸和連接尺寸					電動裝置	重量
公稱通徑	d	L	H	L1	L2	電動裝置	重量
Z960Y-250
100	84	406	1164	437	277	DZW45	234
125	100	483	1402	437	277	DZW60	343
175	158	711	1650	554	309	DZW180	638
225	200	864	1650	554	309	DZW180	654
300	280	1067	2106	764	398	DZW350	1973
Z960Y-320
100	96	533	1236	437	277	DZW60	291
125	118	610	1302	437	277	DZW60	315
150	148	762	1403	526	283	DZW90	672
175	148	762	1650	554	309	DZW180	684
225	222	1041	1650	554	309	DZW180	696
Z960Y-P54100V
175	148	762	1650	554	309	DZW180	683
225	222	1041	1650	554	309	DZW180	704
250	222	1041	1795	554	309	DZW180	1214
300	294	1245	2080	554	309	DZW250	2125
Z960Y-P54170V
125	98	630	1230	437	277	DZW60	312
225	186	1060	1680	554	309	DZW180	1401
300	278	1397	2265	764	DZW500	2834
325	310	1448	2265	690	398	DZW500	2632
350	338	1550	2536	715	DZWC-4
