保溫夾套式球閥 BQ41F 型 PN16、PN20、PN25

【產品用途】

BQ41F 型 PN16、PN20、PN25 保溫夾套式球閥具有良好的保溫保冷特性，且閥門的通徑與管徑一致，同時又能有效降低管路中介質熱量損失。主要用于石油、化工、冶金、制藥、食品等各類系統中，以輸送常溫下會凝固的高粘度介質。

【執行標準】

設計標準：ASME B 16.34、GB/T12224

結構長度：ASME B 16.10、GB/T12221

連接法蘭：ASME B 16.5、JB/T 79

試驗和檢驗：JB/T9092、API 598

【性能參數】

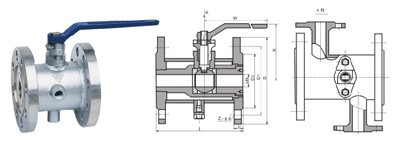

主要外形和連接尺寸

公稱通徑	主要外形尺寸和連接尺寸
公稱通徑	L	D	D1	D2	b	Z-d	H	W
BQ41F-16C BQ41F-16P BQ41F-16R BQ641F-16C BQ641F-16P BQ641F-16R BQ941F-16C BQ941F-16P BQ941F-16R
15	108	95	65	45	14	4-14	95	160
20	117	105	75	55	14	4-14	101	160
25	127	115	85	65	14	4-14	106	160
32	140	135	100	78	16	4-18	112	230
40	165	145	110	85	16	4-18	125	230
50	178	160	125	100	16	4-18	135	230
65	191	180	145	120	18	4-18	170	400
80	203	195	160	135	20	8-18	193	400
100	229	215	180	155	20	8-18	265	700
125	356	245	210	185	22	8-18	310	700
150	394	280	240	210	24	8-23	355	1100
200	457	335	295	265	26	12-23	410	1500
252	533	405	355	320	30	12-25	560	1500
